NVIDIA GPU资源管理

针对容器模式的节点，提供了GPU的资源管理功能。具体包含GPU监控、资源分配和GPU共享。GPU监控支持NVIDIA GPU，包括amd64与arm64平台（jetson）。GPU资源分配支持jetson、比特大陆1684、昇腾310 GPU。GPU共享仅支持NVIDIA。

GPU监控

如果边缘节点是一个GPU设备，需要云端监控GPU资源情况，则在创建节点的时候，AI加速卡 选择 NVIDIA GPU或NVIDIA JETSON，如下图所示：

依赖条件

创建节点时如果选择了上述两种加速卡之一，云端会默认为其配置一个gpu-metrics系统应用，用于采集边缘gpu状态。gpu-metrics同时还依赖边缘GPU服务器的一些外部环境，主要包括：

• 边缘节点要求有NVIDIA GPU，可以是amd64架构的NVIDIA GPU，也可以是arm64架构的jetson gpu。
• 边缘节点安装了NVIDIA docker，具体安装方式参考官网。
• 边缘节点的docker runtime 设置为了NVIDIA。依赖NVIDIA docker 已安装。
• 边缘节点使用容器模式运行。

设置docker runtime为nvidia

设备Docker的默认runtime可能不是nvidia。可以通过执行 docker info | grep Runtime 查看docker的默认runtime。

如果不是nvidia，此时需要更改Docker的daemon.json配置文件，文件路径通常为/etc/docker/daemon.json，添加如下配置即可。

1{
2    "default-runtime": "nvidia",
3    "runtimes": {
4        "nvidia": {
5            "path": "/usr/bin/nvidia-container-runtime",
6            "runtimeArgs": []
7        }
8    }
9}

编辑完毕以后，重启docker，执行如下命令：

1sudo systemctl daemon-reload
2sudo systemctl restart docker

动态修改AI加速卡类型

如果创建节点时没有选择AI加速卡，后续可以在这里进行修改。

GPU资源分配device-plugin

GPU资源分配功能用于支持边缘应用使用节点的GPU资源。支持Jetson、比特大陆1684、昇腾310 GPU。针对这3种GPU，需要在创建节点时选择对应的加速卡。

也可以在创建节点后修改AI加速卡。

以Jetson为例，在创建节点时选择了NVIDIA Jetson加速卡，在节点的详情页，查看AI加速卡子菜单。

点击【配置】弹出弹出对话框，复制应用安装命令，在边缘节点上执行。

执行过程中会列出当前集群节点，需要输入节点确认。在这里只有一个节点jetson，输入jetson并回车即可。

安装完成后，可以执行kubectl get pod -n kube-system，查看资源分配组件已运行。

卸载资源分配组件是类似的流程。点击【配置】弹出对话框，复制应用卸载命令，在边缘节点上执行。

输入当前节点jetson回车即可完成应用卸载。

比特大陆1684和昇腾310的资源分配组件安装过程和jetson安装过程一致，针对昇腾或比特大陆设备选择加速卡后，点击AI加速卡子菜单的【配置】，弹出对话框后复制应用安装或卸载命令在边缘设备上执行。后续步骤和jetson资源分配组件完全一致。

比特大陆1684资源分配：

昇腾310资源分配：

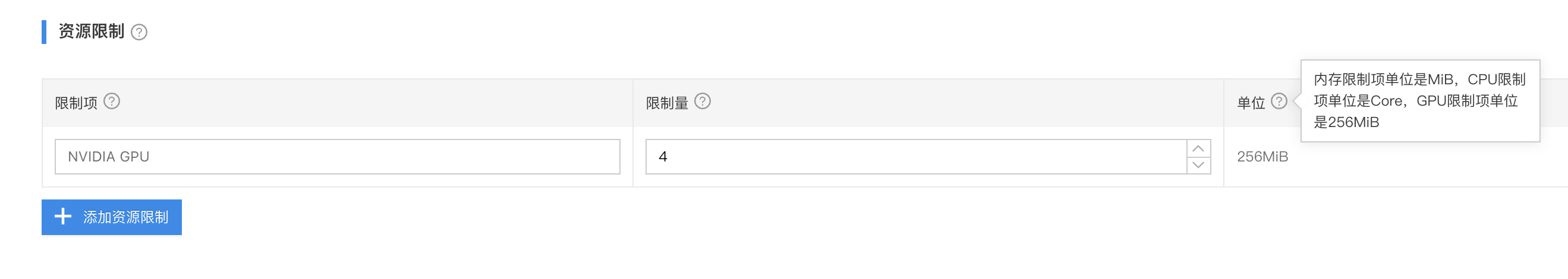

安装好GPU资源分配组件后，在节点关联的应用中可以配置GPU资源。在应用服务配置中，选择高级配置：

点击添加资源限制：

分配GPU资源仅支持大于等于1的整数，且不能超过边缘节点的所有GPU数量。如配置了超过边缘节点的GPU数量，应用无法启动。比特大陆1684不支持配置数量，数值只可为1。配置完资源限制后，点击【确定】即可在边缘应用生效。

GPU显存共享功能

功能说明

GPU共享功能主要是为了支持多个边缘AI服务可以运行在多张GPU卡上这个特性。当边缘节点上运行多个AI服务的时候，默认情况下，多个AI服务都会运行在GPU卡1上。这样即使边缘节点有多张AI计算卡，也无法动态调用到GPU卡2。使用GPU共享功能，通过设置边缘AI服务的显存容量需求，实现边缘AI服务在多卡之间的动态调度。GPU共享功能仅支持NVIDIA GPU amd64架构。

安装GPU共享功能后，与节点关联的应用可以配置应用的GPU资源限制。如未安装GPU共享功能，应用即使设置GPU资源限制，也无法生效，并且应用也无法在设备上部署运行。

依赖条件

• GPU共享功能依赖于GPU监控功能，所以需要先完成前面的 GPU监控 配置。
• k3s环境，在安装完毕gpushare组件以后，需要重启一次k3s，可以使用命令systemctl restart k3s。
• k8s环境，需要使用官网推荐的kubeadm方式创建集群，参考官网安装指南。使用这种方案安装的k8s集群，在master节点的/etc/kubernetes/manifests目录下，会有kube-scheduler.yaml文件，这个是开启gpushare依赖的配置文件，如下图所示：

正常启动k8s，可以看到有kube-scheduler这个pod，如下图所示：

1kubectl get pod -n kube-system

配置步骤

1、进入节点详解页面，找到GPU应用，如下图所示：

2、点击【配置】弹出对话框，包括有安装和卸载GPU共享的命令，将命令复制并在设备上执行。以安装GPU共享为例，先复制对话框中的应用安装命令：

3、在设备上执行该命令。

4、然后会要求用户选择有GPU的子节点，并给相应节点添加标签。当前节点只有一个，输入提示的节点名即可。

5、随后等安装完成，设备即具备GPU共享功能。由于该功能安装应用的镜像较大，拉取镜像时间可能较长。需要等待镜像拉取完成并启动后才会完成安装。

6、查看kube-system命名空间下的pod，确认两个GPU共享服务都已经正常运行即表示安装成功。

7、卸载GPU共享的过程和安装时类似，复制GPU共享配置对话框中的应用卸载命令：

8、在设备上执行，输入具有GPU的子节点并确认。

9、查看kube-system命名空间下的pod，确认两个GPU共享服务都已经删除即表示成功卸载GPU共享功能。

分配应用gpu显存

在边缘节点上安装完毕GPU共享命令以后，我们进入到【应用管理】，找到一个测试的GPU应用，然后在服务配置当中，指定AI服务需要只用的显存容器，最小单位是256MiB，现在如下图所示，给测试AI服务分配了1G显存，限制量就是设置为4。

多卡分配逻辑

假定GPU服务器有2张AI加速卡，加速卡信息如下，卡1有4G显存，卡2也有4G显存。当前有ai-service-1和ai-server-2两个AI服务。根据对着2个ai-service的不同资源限制，可以控制2个ai-service具体调用的AI计算卡。

• 当ai-service-1和ai-service-2都分配2G显存时，ai-service-1和ai-service-2都将调用卡1的资源，因为卡1刚好能够支持2个ai-service。
• 当ai-service-1分配2G显存，ai-service-2分配3G显存时，这2个ai-service会分别运行在卡1和卡2上。因为没有一张卡的显存容量支持运行2个ai-service。

说明：GPU显存的单位是MiB，需要查看GPU卡具体的显存容量，有些显卡说有2G显存，但是具体的容量没有到2048MiB。

GPU显存共享调度实战

单机单卡

查看gpu服务属性，执行nvidia-smi，可以看到这个一台3090显卡的GPU服务器，显存24259MiB

1. 云端创建3个以nvidia/cuda:11.0-base作为容器镜像的服务，并分配不同gpu限制，具体如下：

   • 应用1：nvidia-cuda11-base-1，NVIDIA资源限制：50单位，每个单位256MiB
   • 应用2：nvidia-cuda11-base-2，NVIDIA资源限制：40单位
   • 应用3：nvidia-cuda11-base-3，NVIDIA资源限制：1单位

如下图所示：

• 容器镜像都是nvidia/cuda:11.0-base

• 启动参数如下，是为了让容器一直running

  • /bin/sh
  • -c
  • while true; do echo $(date "+%Y-%m-%d %H:%M:%S"); sleep 1; done

2. 将三个应用都部署到gpu服务器，查看pod状态，三个都是running状态，如下所示：

此时调度分配的GPU显存是91单位，即23296MiB，小于3090显卡的24259MiB。

3. 修改应用3的NVIDIA资源限制单位为10，此时分配调度的资源是25600MiB，大于24259MiB，此时我们查看边缘pod运行状态。

首先nvidia-cuda11-base-3这个pod会处于Terminating状态：

然后会自动创建一个新的nvidia-cuda11-base-3 pod，处于Pending状态：

等Terminating状态的nvidia-cuda11-base-3清理掉以后，我们可以看到，剩下的那个nvidia-cuda11-base-3依然处于Pending状态：

查看这个pod

1kubectl describe pod nvidia-cuda11-base-3-dd84c5dd5-4ncpf -n baetyl-edge

我们发现提示资源不够。

1Events:
2  Type     Reason            Age   From               Message
3  ----     ------            ----  ----               -------
4  Warning  FailedScheduling  59s   default-scheduler  0/1 nodes are available: 1 Insufficient baidu.com/vcuda-memory.
5  Warning  FailedScheduling  59s   default-scheduler  0/1 nodes are available: 1 Insufficient baidu.com/vcuda-memory.

单机多卡

1. 查看gpu服务器属性，这是一台2张P4卡的GPU服务器，每张卡的显存是7611MiB。对应每张卡最大29单位。

2. 创建三个应用，应用现场分配情况如下：

   • 应用1：edgekit-gpu-cuda10-2，NVIDIA资源限制：4单位
   • 应用2：edgekit-gpu-cuda10-2-2，NVIDIA资源限制：20单位
   • 应用3：edgekit-gpu-cuda10-2-3，NVIDIA资源限制：20单位
3. 将上述三个应用部署部署到gpu服务器：

4. 查看这3个pod对应的gpu：

1kubectl exec edgekit-gpu-cuda10-2-7c766fddd4-h2djd -n baetyl-edge -- nvidia-smi -L
2kubectl exec edgekit-gpu-cuda10-2-2-6c6cdd6885-v284t -n baetyl-edge -- nvidia-smi -L
3kubectl exec edgekit-gpu-cuda10-2-3-599dddc6d4-75c6b -n baetyl-edge -- nvidia-smi -L
4nvidia-smi -L

5. 我们可以看到部署情况如下：

   • GPU 0: Tesla P4 (UUID: GPU-9f12f917-e458-4bb8-3d9d-8dc7fd6cddf7)

     • edgekit-gpu-cuda10-2-2

   • GPU 1: Tesla P4 (UUID: GPU-7cf0b881-7598-8b1a-3270-94d6f5d2479a)

     • edgekit-gpu-cuda10-2
     • edgekit-gpu-cuda10-2-3

说明，kubectl exec命令输出的GPU卡，需要看UUID号，对应Pod来说，一个pod只有1个gpu，所以里面的GPU编号都是0，对应宿主机来说，GPU编号有0、1。

6. 执行nvidia-smi，可以查看gpu的使用情况，如下图所示，总计有3个程序，运行在gpu当中，gpu1当中有2个程序。

总结

不论是单机单卡，还是单机多卡，当我们为一个应用分配一张显卡的大部分内存时（80%显存），我们可以做到让这个应用独占一张显卡，不会与其他应用分享。但是因为资源是抢占式的，如果重启k3s或者k8s，你不能保证还是上次的那个应用能够抢占到一张gpu显卡。不过在当gpu现在数量足够的情况下（比如gpu显卡有7张，当前规划的应用就3个），是可以做到应用按卡调度的。
